10
2020
-
10
混凝土生产过程中产生的气泡分类
混凝土表面气泡的产生和存在，不仅影响了工程的美观，更重要的是它反映了该工程的质量还没有达到规范标准。如何消除混凝土表面气泡是许多技术人员和监理工作者常遇到而又感到棘手的问题。

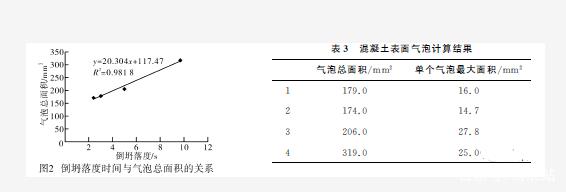

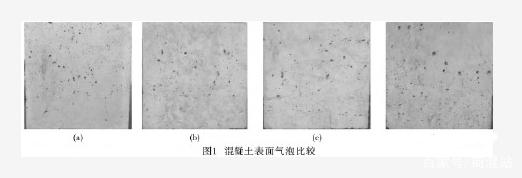

混凝土拆模后常见的气泡分为四类：
（1）直径小于1mm的密密麻麻的圆泡是助磨剂引入的。产生的原因是水泥中助磨剂超量掺加引起的，解决的思路是要求水泥厂检查计量系统，保证助磨剂适量添加，预防混凝土中针孔状小泡的出现。
（2）直径大于1mm的球冠状圆泡是外加剂中引气剂带入的。产生原因是混凝土外加剂中的引气成分过多，在浇筑成型过程中这些气泡存留于混凝土中，形成大小不同的球状圆泡，预防的措施是外加剂生产过程中适当降低引气组分含量，使混凝土拌合物含气量小于4%。
（3）椭圆形或者不规则的泡是由于混凝土黏度大振捣不到位引起的水泡。产生原因是由于混凝土拌合用水量不足，外加剂掺量偏高，导致混凝土黏度大，振捣过程水分无法排出，残留在混凝土中形成椭圆形或者不规则水泡，拆模后水分蒸发形成椭圆形或者不规则气泡。预防的措施是准确计算混凝土用水量，合理掺加外加剂，使混凝土拌合物粘度降低，以便于振捣过程中水分的排出，消除此类气泡。
（4）表层连片的不规则气泡伴随黏模，主要是由于脱模剂质量差引起的，预防的措施就是更换质量好一些的脱模剂。
混凝土,气泡
下一页
下一页
微信公众号
抖音号
Copyright © 2014-2025 新港澳免费资料
